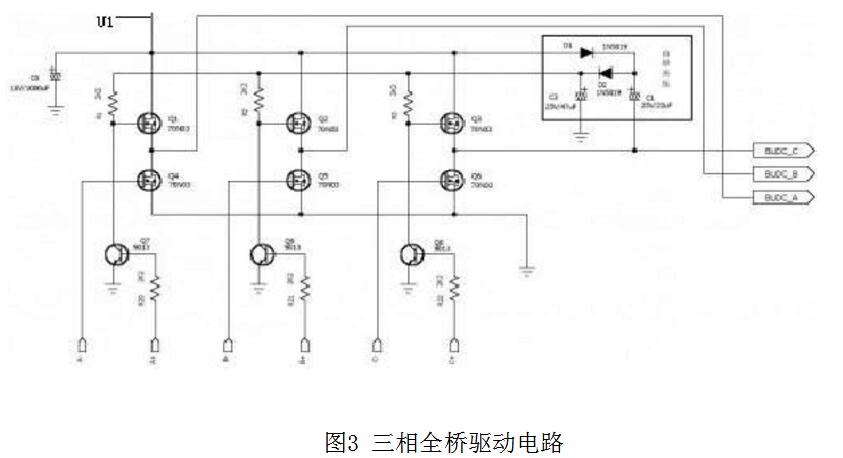

下图为无刷电机的三相全桥驱动电路，使用六个N沟道的MOSFET管(Q1～Q6)做功率输出元件，工作时输出电流可达数十安。为便于描述，该电路有以下默认约定：Q1/Q2/Q3称做驱动桥的“上臂”，Q4/Q5/Q6称做“下臂”。

　　图中R1/R2/R3为Q1/Q2/Q3的上拉电阻，连接到二极管和电容组成的倍压整流电路(原理请自行分析)，为上臂驱动管提供两倍于电源电压(2&TImes;11V)的上拉电平，使上臂MOSFET在工作时有足够高的VGS压差，降低MOSFET大电流输出时的导通内阻，详细数据可参考MOS管DataSheet。

　　上臂MOS管的G极分别由Q7/Q8/Q9驱动，在工作时只起到导通换相的作用。下臂MOS由MCU的PWM输出口直接驱动，注意所选用的MCU管脚要有推挽输出特性。
